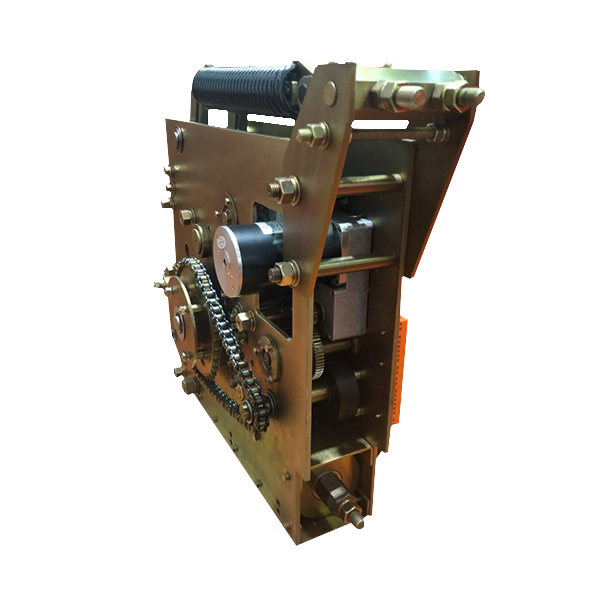

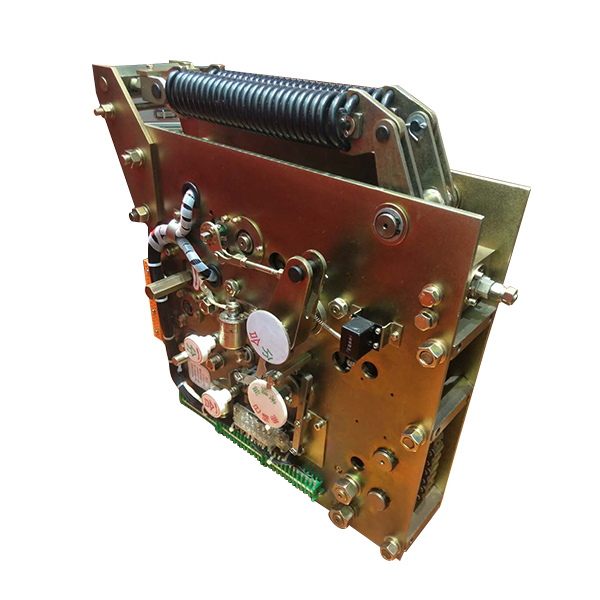

CT-35弹簧操作机构
时间：2019-08-08 00:00:00 浏览：2256
主要用途与使用范围
CT35弹簧操作机构可供操动35KV的SF6、真空断路器及合闸功与之相当的其他类型的高压断路器，其性能符合GB1984-89《交流高压断路器》和本产品《技术条件》的要求。
机构的机械合闸弹簧储能方式有电动储能和人力储能两种；分闸操作有分闸电磁铁、过电流脱扣电磁铁及手动旋钮操作三种；合闸操作有合闸电磁铁及手动旋钮操作两种。
工作条件
1、周围空气温度上限为+40℃：下限为-30℃
2、海拔不超过3000M
3、相对湿度：月均值不大于90%
4、空气污秽程度不超过GH5582中的III级
5、风压不超过700Pa（相当于风速34m/s）
6、无经常性剧烈震动的场所
7、安装在户外或户内
技术参数
1、储能电机为交直流两用电机，其技术参数如表一
电机型号 | HDZ-25001B |
电动机额定输入功率（W) | 500 |
正常工作电压范围 | 85%~110%Ue |
额定电压储能时间 | ≦15s |
2、手动储能采用一把特制摇把
3、合闸电磁铁采用螺管式电磁铁，其基本参数如表二
额定工作电压(V) | -220 | -110 | ~220 |
额定工作电流(A) | 2 | 2.73 | 3.4 |
额定功率（W) | 440 | 300 | 748 |
20℃时线圈电阻 | 108±8 | 40±6 | 65±2 |
正常工作电压范围 | 85%~110%Ue | ||
4、分闸电磁铁采用螺管式电磁铁，其技术参数如表三
额定工作电压(V) | -220 | -110 | ~220 |
额定工作电流 (A) | 2 | 2.73 | 3.4 |
额定功率(W) | 440 | 300 | 748 |
20℃时线圈电阻 | 108±8 | 40±6 | 65±2 |
正常工作电压范围 | 85%~110%Ue | ||
5、机构输出角度：48-50度
6、机构合闸功调整范围大，可在800J~1600J之间调节
7、分闸功为400J~500J之间调节（带分闸簧方案）
8、机构净重90Kg，带分闸簧净重100Kg
9、机械寿命：10000次
